0507 Frame-Relay

LAN은 Local Area Network의 약자로 사용자가 포함된 지역 네트워크를 의미한다.

이 때 컴퓨터끼리 1대1로 직접 연결하는게 아니라 공유기나 스위치등을 이용해서 연결한다.LAN은 이더넷이라는 프로토콜을 주로 사용합니다.



WAN은 Wide Area Network 의 준말로써 LAN과 LAN 사이를



광범위한 지역 단위로 구성하는 네트워크를 의미합니다.

보통 ISP(Internet Service Provider => SK, KT, LG) 네트워크망을 통해 접속하며, WAN은 LAN과 LAN사이를 이어줍니다.​

LAN타입으로 인터넷이 아닌 시리얼로 구축한다.

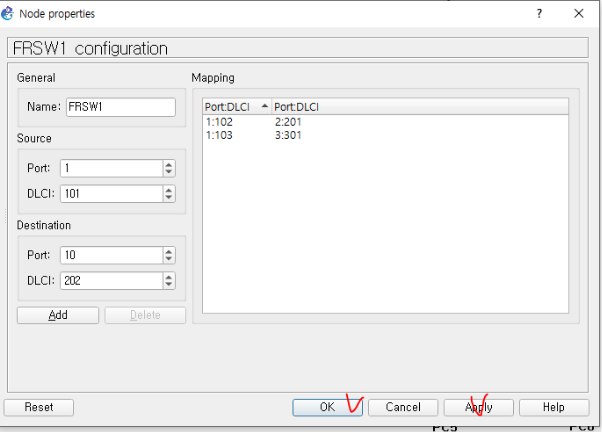

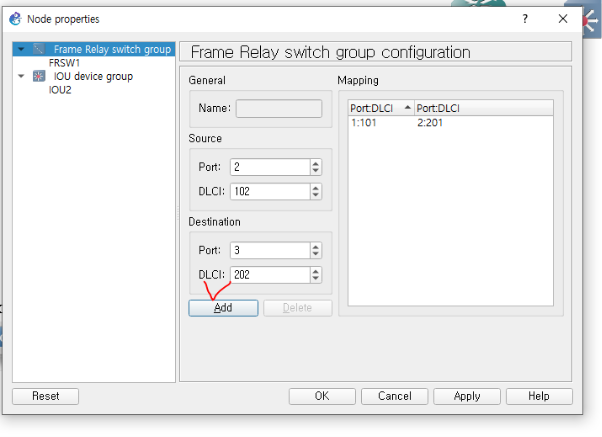

가상회선 숫자 세개 이용

102 R1에서 R2

201 R2에서 R1

!!!!!101이 아니라 102여야 한다, 잘못했음!!!!

이게 맞다

나의 선으로 두개의 IP를 줘야함

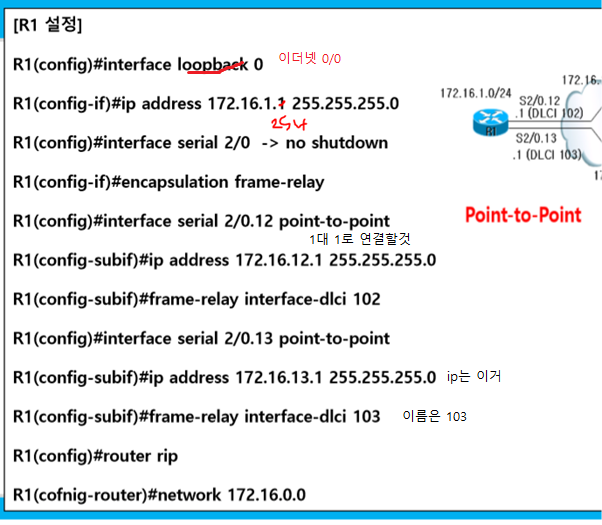

[R1] enable

conf t

int s2/0     ->> 10>2 1->3 두개를 보내야함 (물리회선. no shut을 해야함 실제회선)

encapsulation frame-relay



int s2/0.12 서브 인터페이스(하위no shut안함 선언하는 순간 자동으로 켜짐. 논리회선(가상회선))

R1(config-subif)# ip add 172.16.12.1 255.255.255.0



int s2/0.13

ip add 172.16.13.1 255.255.255.0

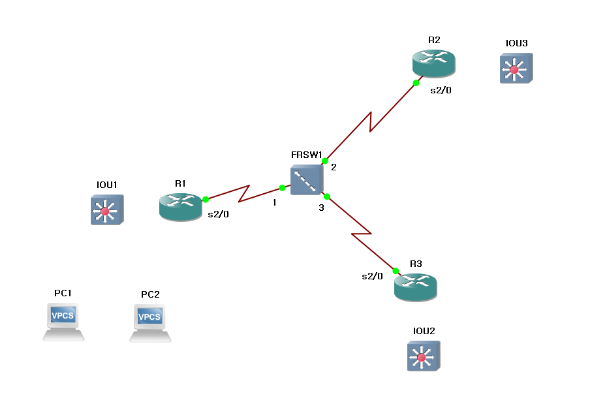

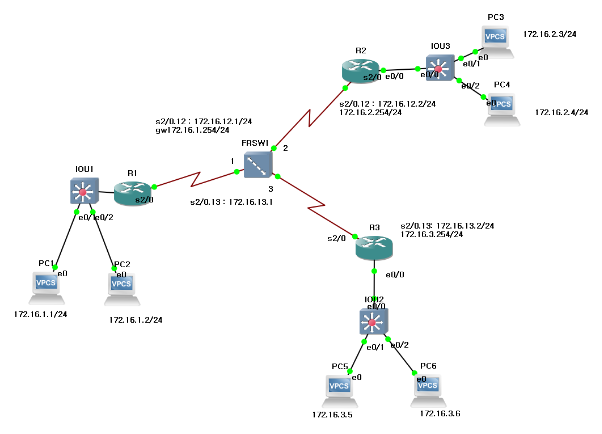

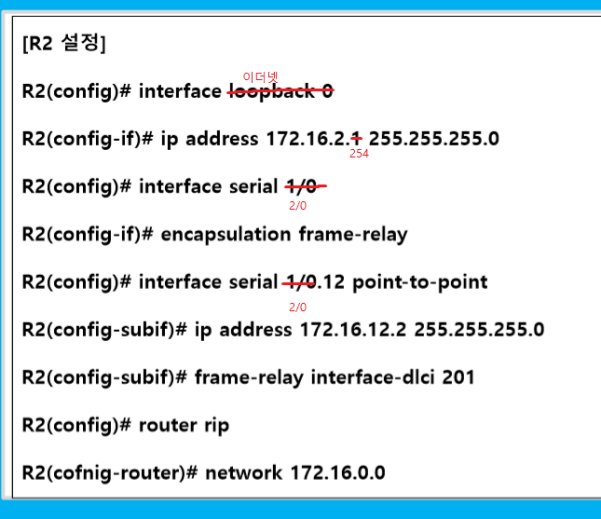

R2는 R1을 통해 R3과 연결된다. (=R3도 마찬가지. R2과 R3은 연결하지 않음)

All ping이 되면 완료

확인 명령어

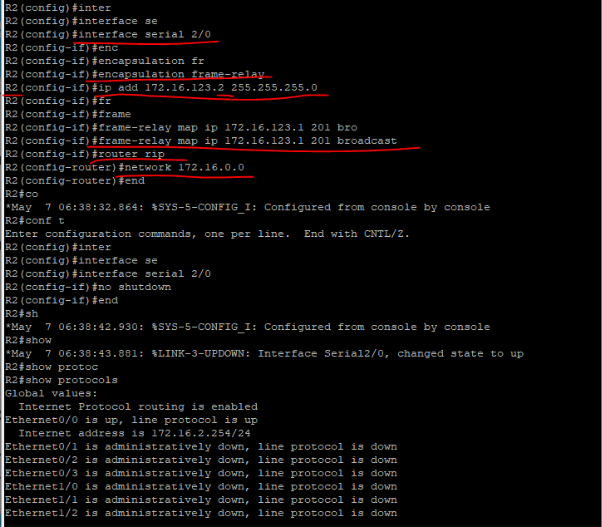

(Show protocols

이더넷 0/0 시리얼2/0이 활성화되어있는지 확인해본다.)



show frame-relay lmi

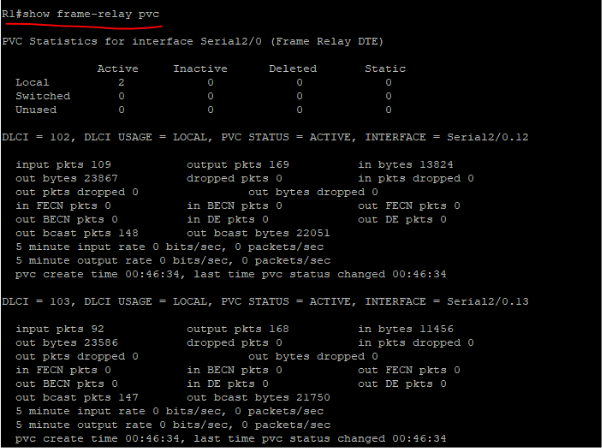

show frame-relay pvc

show frame-relay map



위의 세가지 명령어를 통해 확인할 수 있다.
