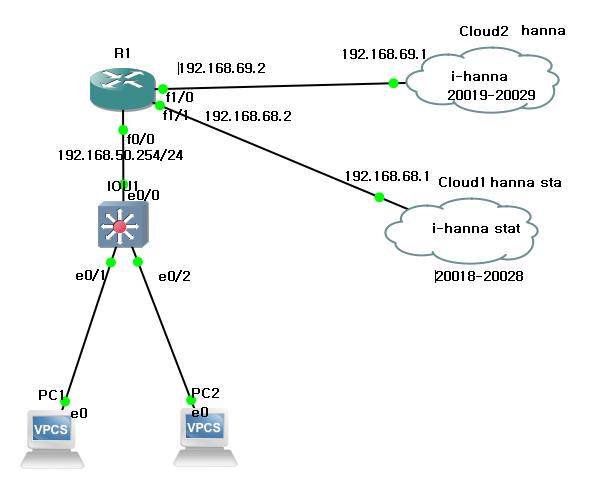

실습 두 사람이서 R4- (클라우드)R1(클라우드) -R2-R3을 연결 할 계획이다.

두 사람이서 R4- (클라우드)R1(클라우드) -R2-R3을 연결 할 계획이다.



명령어는 다음과 같다.

[R1]

en
conf t
hostname R1
int fastethernet 0/0
ip add 192.168.50.254 255.255.255.0
no shut

int fastethernet 1/0
ip add 192.168.69.2 255.255.255.0
no shut

int fastethernet 1/1
ip add 192.168.68.2 255.255.255.0
no shut

end
conf t
ip route 172.16.0.0 255.255.0.0 192.168.68.1

router rip
network 192.168.50.0
network 192.168.69.0
network 192.168.68.0
end

copy r s



[R4]

interface Loopback1
 ip address 172.16.1.254 255.255.255.0
!
interface FastEthernet0/0
 ip address 192.168.69.1 255.255.255.0
 duplex half
!

[R2]
show ip route
!
interface FastEthernet0/0
 ip address 192.168.68.1 255.255.255.0
 duplex half
!
interface Serial2/0
 ip address 192.168.23.2 255.255.255.0
 serial restart-delay 0
!
router rip
 network 192.168.23.0
 network 192.168.68.0

[R3]
R3#conf t
R3(config)#interface serial 2/0
R3(config-if)#ip add 192.168.23.3 255.255.255.0
R3(config-if)#no shutdown
R3(config-if)#end
R3#conf t
R3(config)#router rip
R3(config-router)#network 192.168.23.0
R3(config-router)#end
R3#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

C    192.168.23.0/24 is directly connected, Serial2/0
R    192.168.68.0/24 [120/1] via 192.168.23.2, 00:00:03, Serial2/0
R    192.168.50.0/24 [120/2] via 192.168.23.2, 00:00:03, Serial2/0
R    192.168.69.0/24 [120/2] via 192.168.23.2, 00:00:03, Serial2/0
